激光氣體分析儀原理

原理

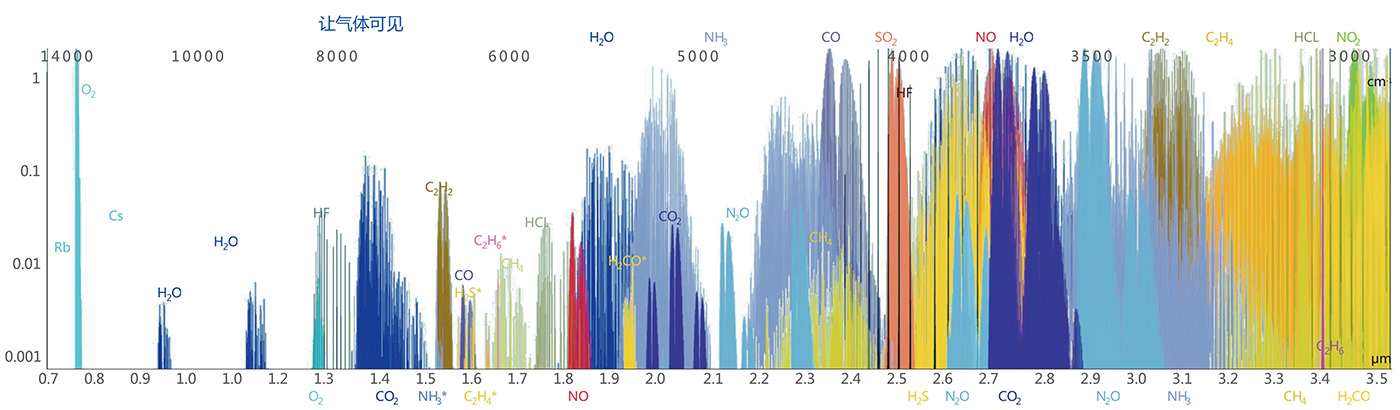

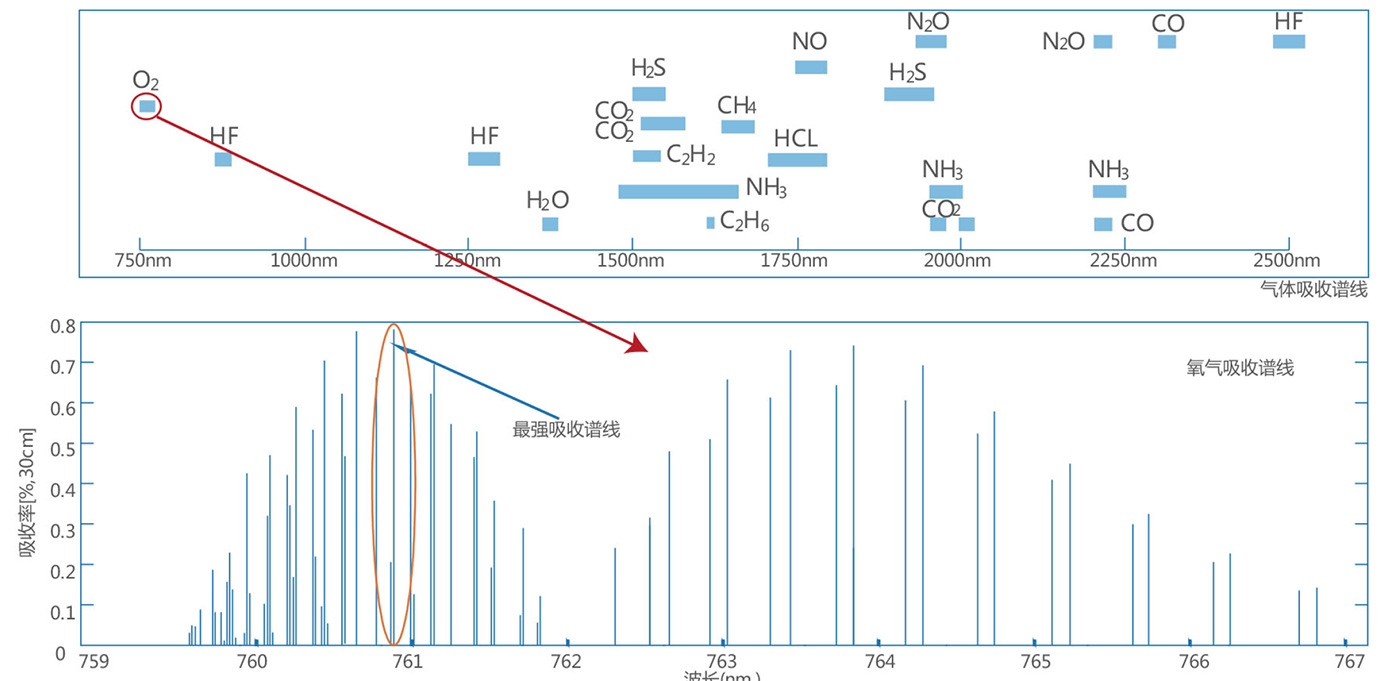

自然界中，每種氣體都會吸收特定波長的光，當光譜發射的特定波長的光束在穿過測量管時，被被測氣體選頻吸收，從而導致光強度產生衰減，輸出光將減弱或缺失這些波長成分，在光譜學上，通過氣體的吸收譜線的構成，可以分辨物質的組分。于是系統利用不同氣體成分均有不同的特征吸收譜線及氣體濃度和紅外或激光吸收光譜之間存在的Beer-Lamber關系，通過檢測吸收譜線的吸收大小（即光強度衰減信息）就可以獲得被測氣體的濃度。

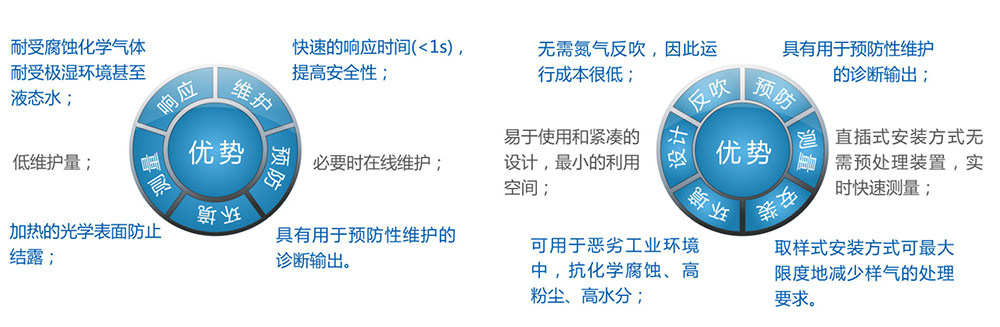

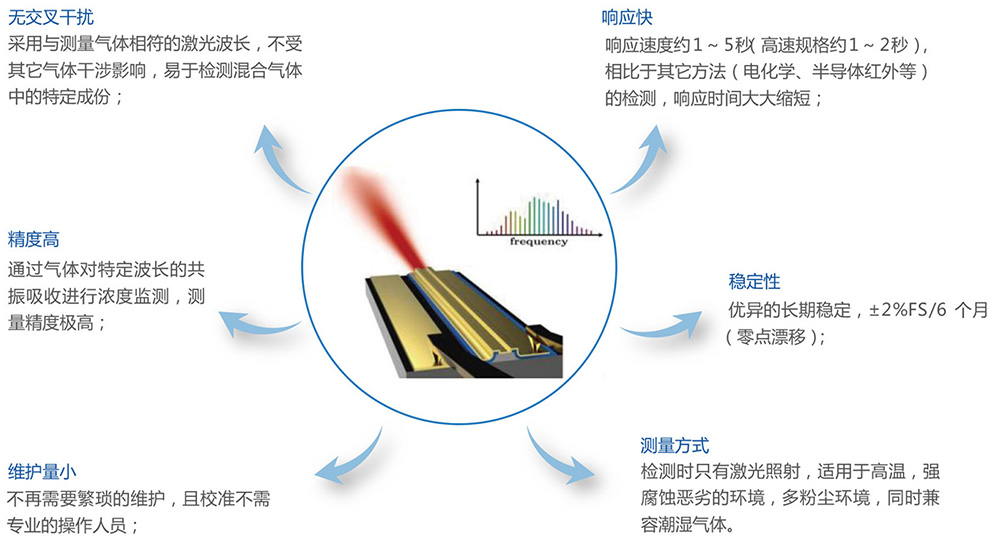

特點

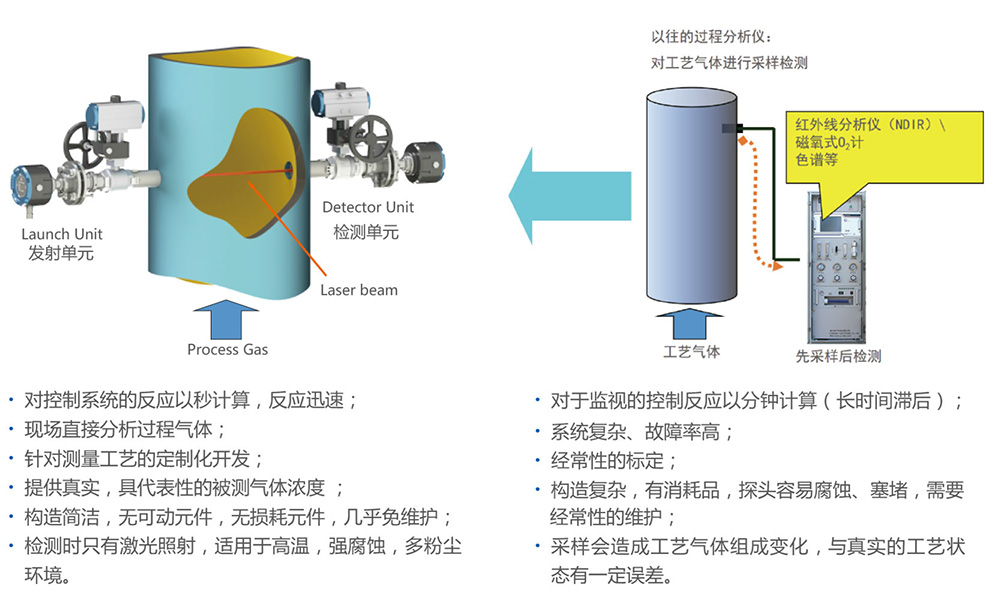

選擇原位安裝的優勢

為什么原位測量是您的

原位安裝的優勢

產品如何選型

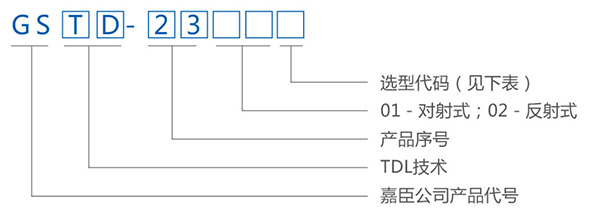

型號命名規則

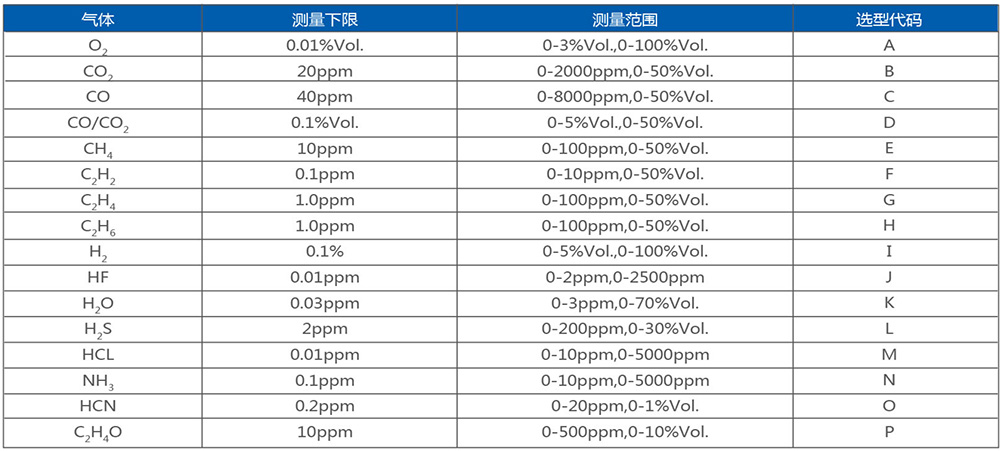

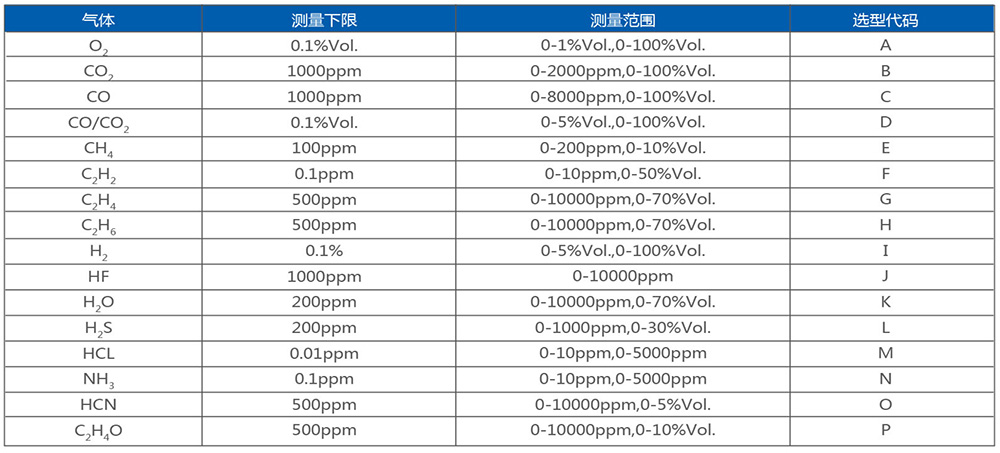

2301選型規格（測量組分及測量范圍）

注：1、以上部分測量氣體指標，其它氣體可根據用戶需要定制；
2、具體量程可根據用戶需要設定；
3、測量氣體溫度0-1200℃可選，常規型0-400℃；
4、表中濃度小/量程為測量光程長（煙道/工藝管道）1m時。

2302選型規格（測量組分及測量范圍）

注：1、以上為部分測量氣體指標，其他氣體可根據用戶需要定制；
2、具體量程可根據用戶需要設定。

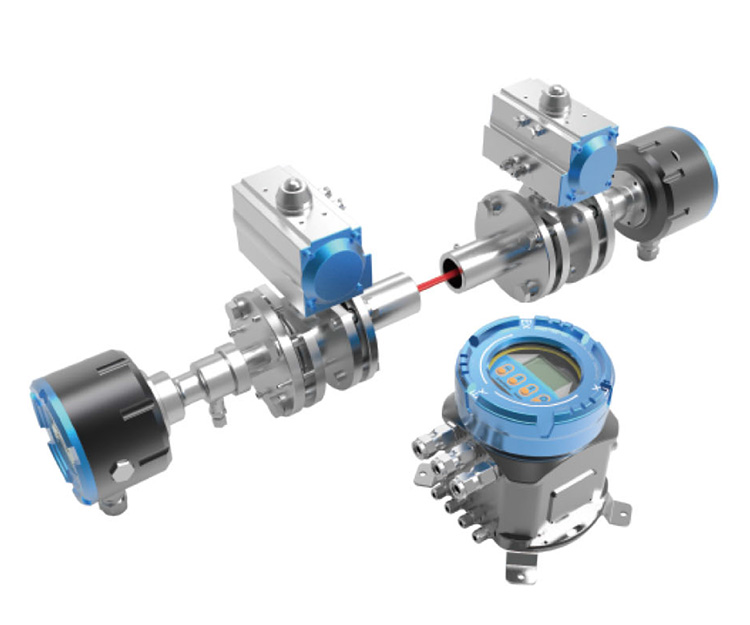

GSTD-2301對射式激光分析儀

產品概述

GSTD-2301高性能單路（對射式)激光氣體監測儀設計用于多種排放物監測和過程控制。是利用的可調諧二極管激光(TDLS)技術的一種高性能的光學分析儀它響應時間快速，在原位式測量中一般小于2秒，可以消除任何取樣系統的延遲時間。

產品特點

●全新一代智能激光技術，SL2安全認證；
●的EPC流量控制技術，更省氮氣；
●全自動光路保護系統，不僅穩，而且更準；
●防爆觸摸屏技術，不怕雨滴油污；
●反應迅速：對控制系統的反應以秒計算；
●針對測量工藝的定制化開發；
●構造簡潔，無可動元件，無損耗元件，免維護；
●檢測時只有激光照射，適用于高溫，強腐蝕，多粉塵環境。

技術指標

性能
線性誤差：±1%FS
重復性：≤1%
量程漂移：±1%FS/半年
響應時間：T90小于10s
維護周期：≤2次/年，清潔光學鏡片
標定周期≤2次/年

模擬輸出信號
數量：1組
模擬輸出模式：4-20mA
允許負載：小于500Ω

報警輸出
數量：2組（一組濃度報警，一組狀態報警）
繼電器觸點容量：24VDC,0.2A

通訊
數量：1組
通訊方式：RS485（標配)/RS232（選配)

工作環境
環境溫度：-20~+60°C
環境濕度：小于90%RH

機械數據
防爆級別：Exd IIC T6 Gb
安全認證：SIL2
重量：發射單元+接收單元+校準工裝：凈重約13.5kg,吹掃單元：凈重約8.0kg

電氣數據
供電電源：直流：24VDC（標配)
交流：100~240VAC,50/60Hz（選配)
分析儀功耗：不超過20VA

連接
氣路接口：G1/4"-Φ6不銹鋼管接頭（可以選配)

的EPC吹掃技術

可獲取的吹掃流速比，以達到防護；
數字式閉環控制，超高的控制精度，重復性以及可靠性，光路系統不被污染；
無級壓力調節，為光路系統提供穩定的吹掃氣壓力；
不受氣源壓力波動的影響，當吹掃氣源關斷或故障時發出報警指令，同時自動關閉光路系統。

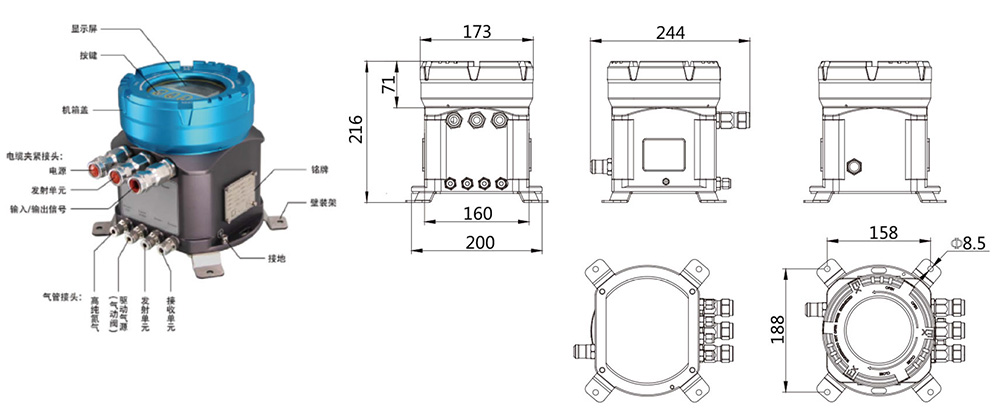

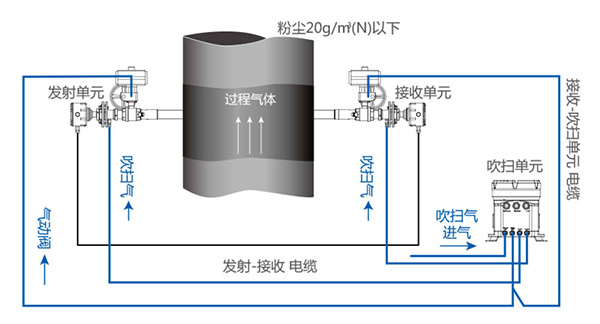

控制單元

吹掃單元不僅為發射單元和接收單元提供吹掃氣源，它還具有數據處理與控制，可顯示被測氣體濃度，以及對分析儀參數的修改，模擬信號、報警信號和通訊信號的輸出等。

收/發單元

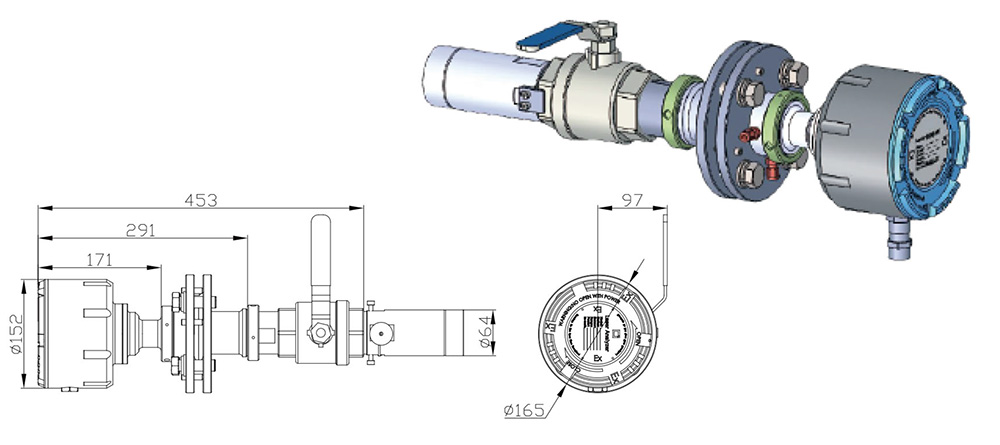

標準型
特點：對分析儀主機收/發單元進行清潔或其他維護時，法蘭根部閥組可以有效的隔絕工藝管道，同時關閉光路系統，杜絕危險氣體泄漏及光路系統被污染，產生維護量的可能。

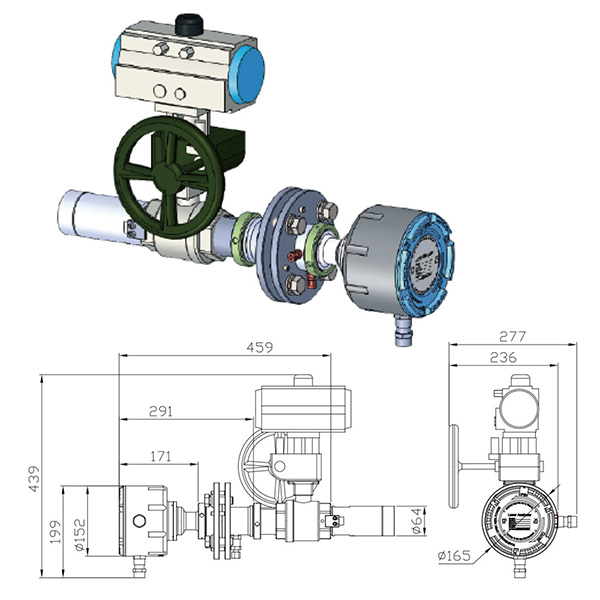

增強型
特點：當吹掃氣源關斷或故障時發出報警指令，同時自動關閉收/發單元，有效保護光路系統不被污染，延長收/發單元的使用壽命，減少維護成本。

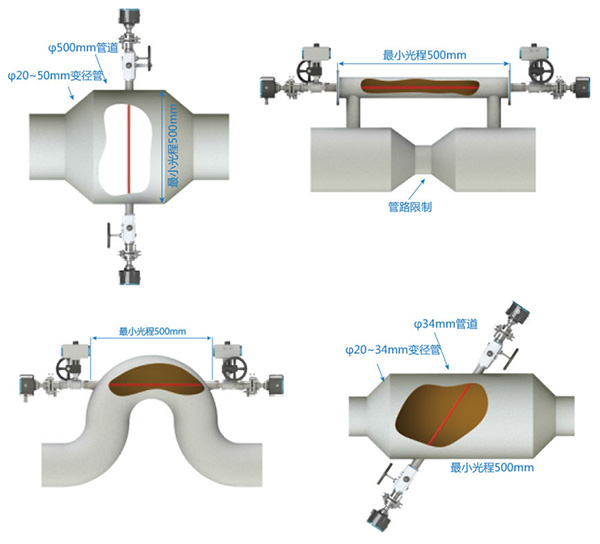

原位安裝

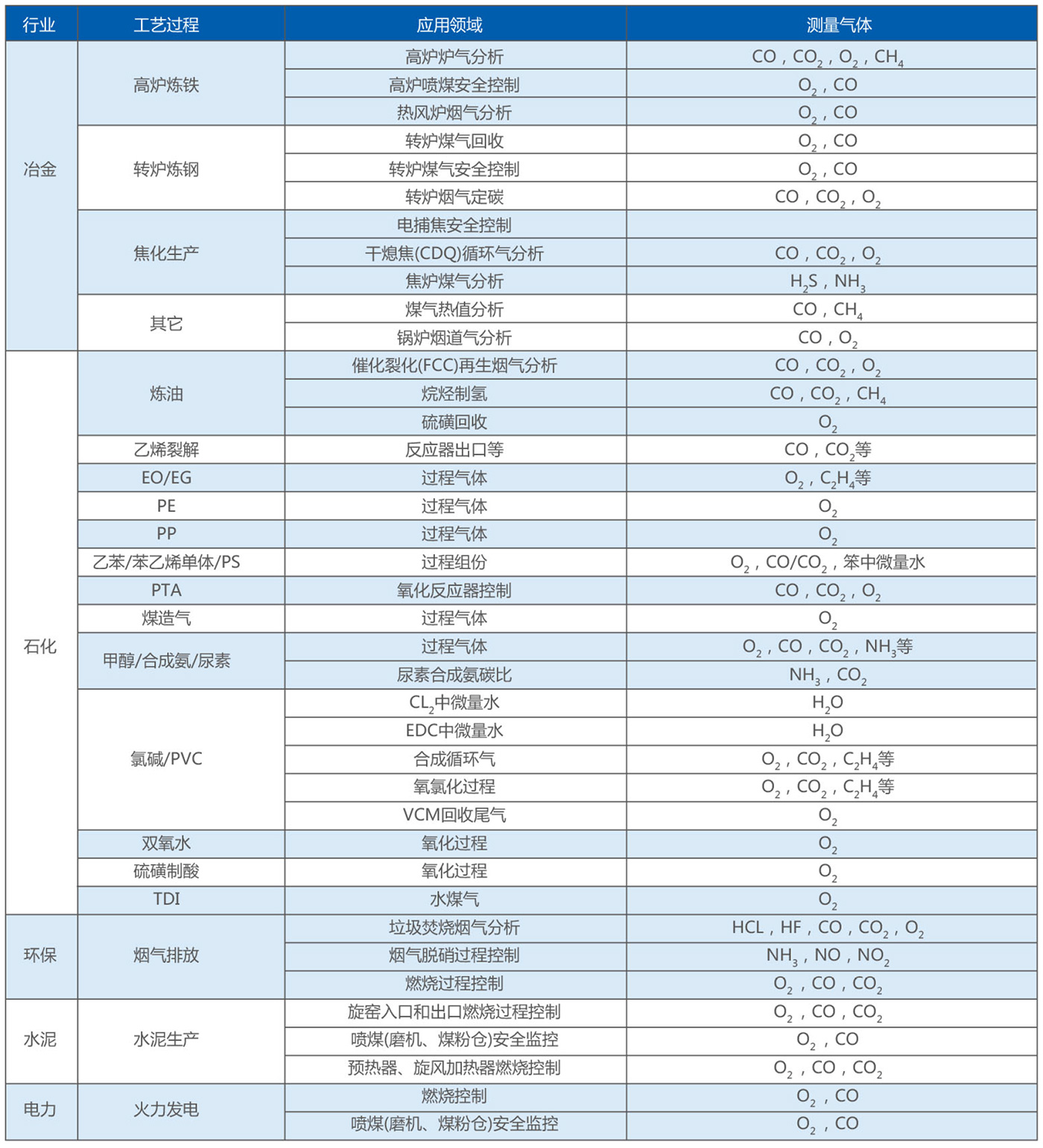

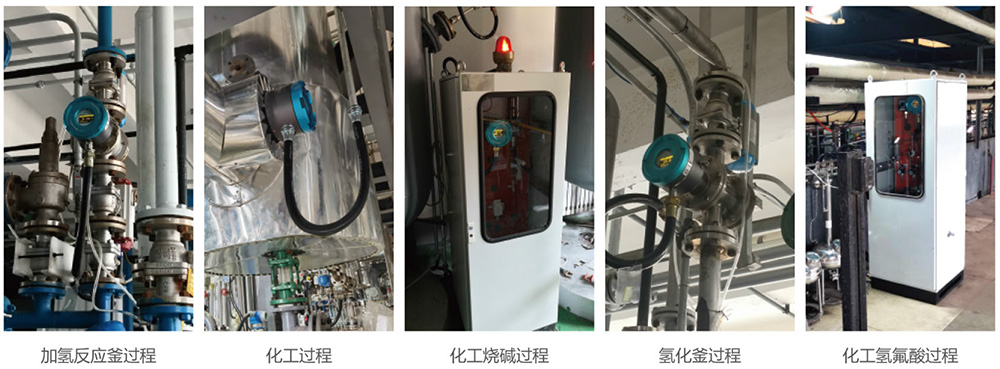

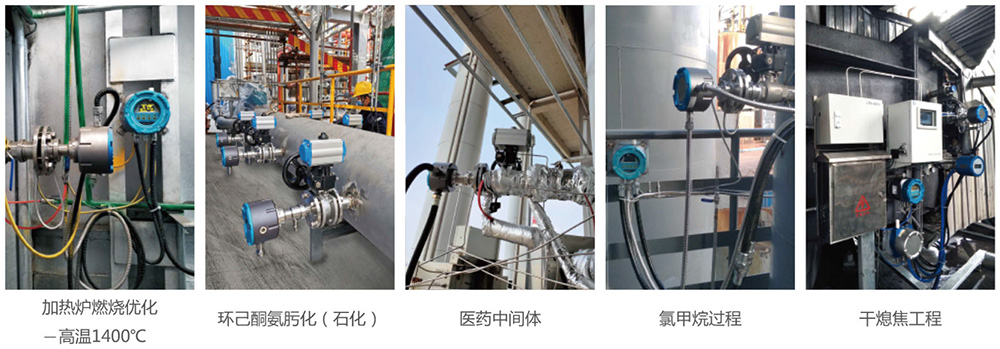

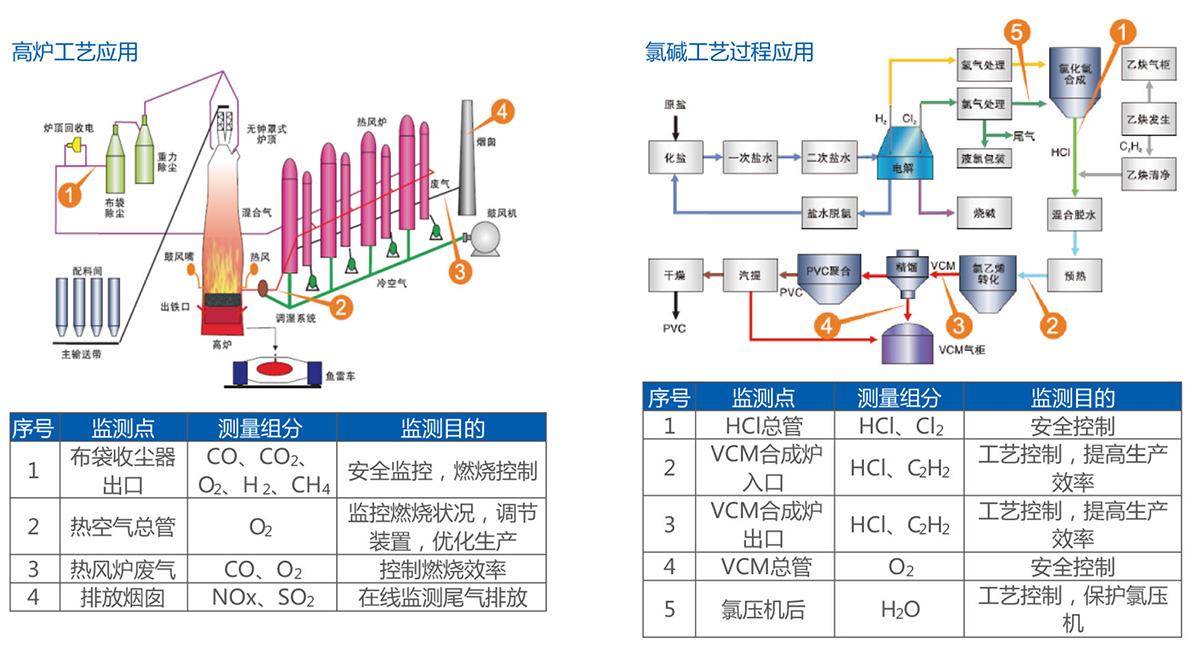

產品案例

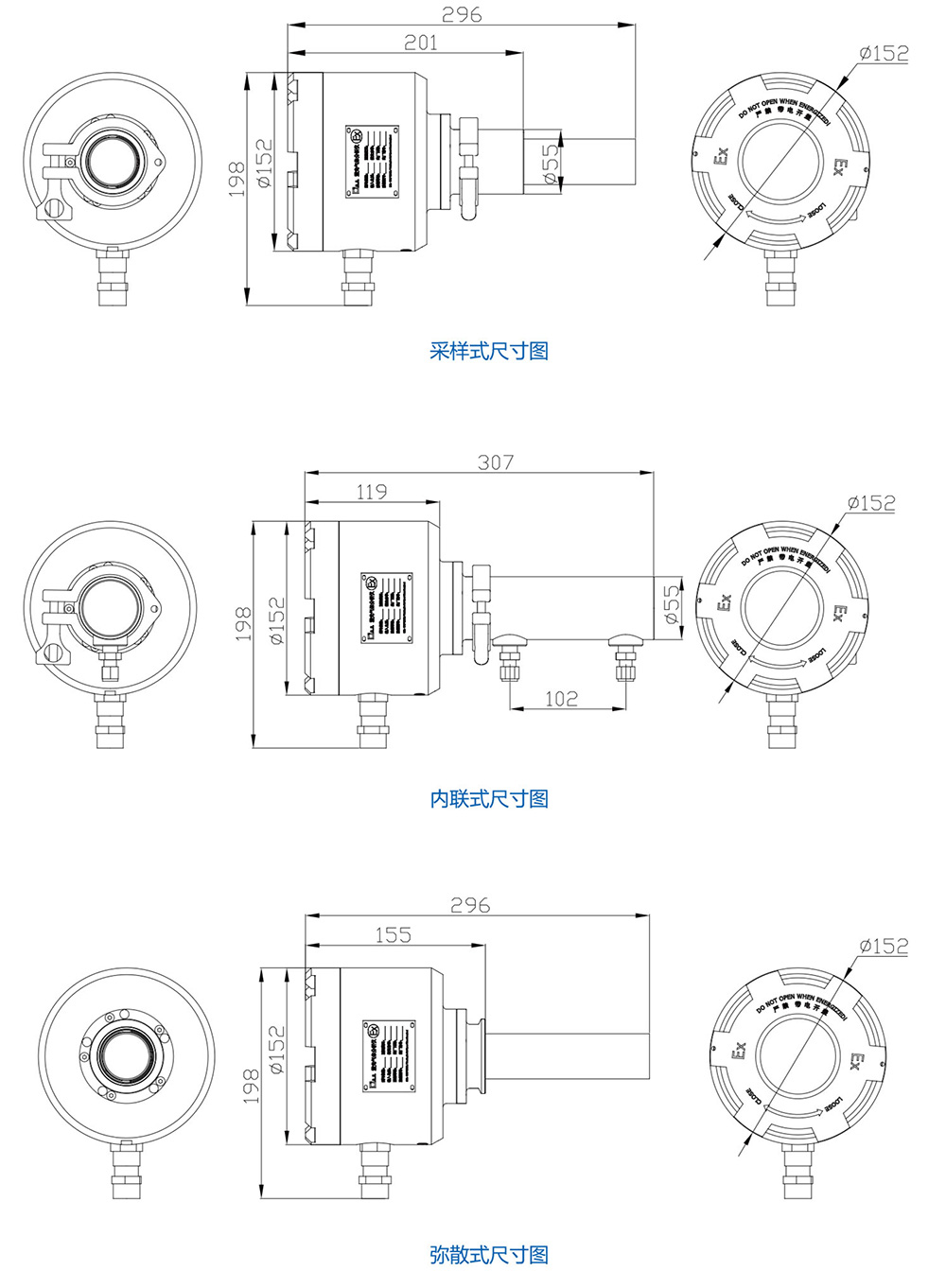

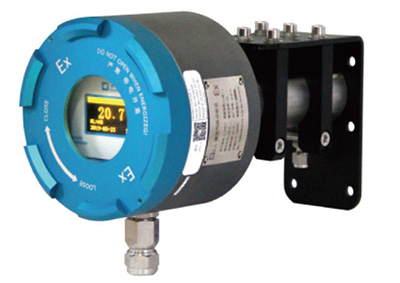

GSTD-2302反射式激光分析儀

產品概述

在化工、石化和煉油企業中，可調諧二極管激光分析儀(TDL)正日益普及。它高度可靠，維護工作量小，使其成為用戶的氣體分析技術，是一種運用固態激光光源的非接觸式光學測量方式。因此，光源能夠不受污染物和腐蝕性氣體的影響，無需日常維護。

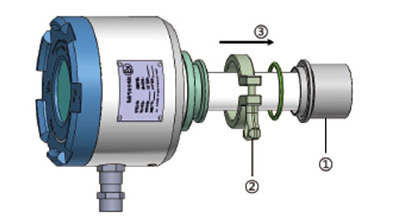

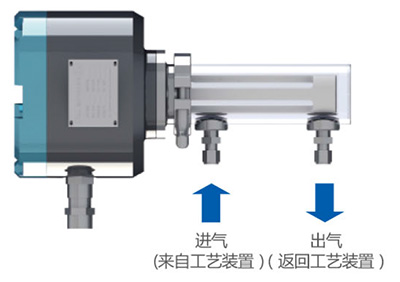

取樣式TDL

取樣式氣體測量系統通常在每時每刻過程安全和惰化效果方面發揮著重要作用。因此，它們必須能經受住苛刻的環境，冷凝水、粉塵、腐蝕性氣體、振動等，在安全監控中，分析儀的可靠性是至關重要的，為了使其性能維持在水平，必須克服取樣式分析薄弱的環節，同時減少維護工作。

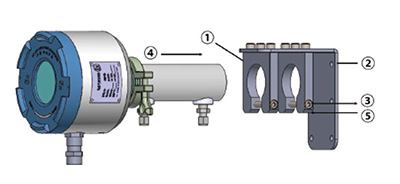

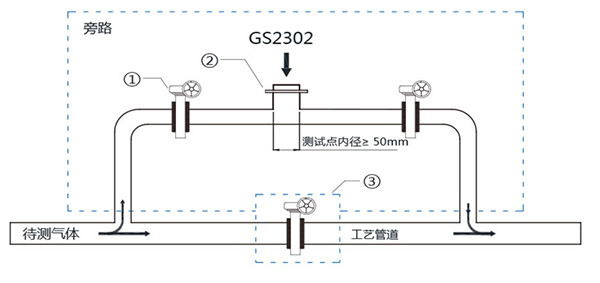

內聯型（原位TDL）

原位TDL通常采用雙側安裝式設計，但這不能作為定律。內聯式TDL能夠有效克服安裝上的困難。探頭是激光器中的一部分，伸入過程氣體中。對于內聯式TDL二極管激光器和檢測器位于管道的同一側。發射的激光束被反射鏡反射回探測器，因此實現了無需對光路的工作。

技術指標

性能
線性誤差：±1%FS
溫度漂移：±2%讀數
穩定性：±1%讀數/年
零點漂移：±0.1%年
測量的反應時間：3秒
靜止空氣中的擴散反應時間：T₆₃/T₉₀
不帶過濾器 10秒/20秒
不銹鋼網過濾器 10秒/25秒
不銹鋼網和PTFE過濾器 30秒/70秒
不帶壓力補償?shù)膲毫ζ疲?.8~1.2bar-2%讀數
1.2~1.4bar-5%讀數
壓力補償準確度：±0.25%讀數
背景氣體補償準確度：
0~50%濃度C 0±0.5%讀數
0~300g/m³水含量(Td=80°℃)±1%讀數
